RIE等离子刻蚀机的原理以及在半导体行业中的应用

RIE（Reactive Ion Etching）等离子刻蚀机是一种利用气体放电产生的等离子体对材料表面进行刻蚀的设备，其原理涉及化学反应和物理离子轰击反应，是一种干法刻蚀技术。在反应离子刻蚀过程中，刻蚀气体在高频电场的作用下被电离形成等离子体，这些等离子体中的活性粒子（如离子、电子和自由基）具有很高的化学活性，能够与被刻蚀材料表面的原子发生化学反应，生成挥发性产物，从而实现材料的化学刻蚀。同时，高能离子在阴极附近得到加速，垂直轰击硅片表面。这种物理轰击不仅加快了硅片表面的化学反应速率，还有助于反应生成物的解吸附，从而提高了刻蚀速率。物理轰击的存在使得RIE能够实现各向异性刻蚀，即刻蚀方向的选择性。

RIE等离子刻蚀机在多个领域都发挥着重要作用。首先，在半导体领域，它可以用于制造微处理器、光纤通信器件等，是制造高精度芯片和电路的关键设备。其次，在光电领域，等离子刻蚀机可用于制造LED、激光器等器件，为光电技术的发展提供了有力支持。此外，在微机电系统领域，等离子刻蚀机同样有着广泛的应用，如制造微机电系统的传感器、加速度计等器件。RIE等离子刻蚀机能够在亚微米级别内进行刻蚀，保证了极高的精度和质量。其次，由于采用了干法刻蚀技术，因此等离子刻蚀机不会产生废水、废气等污染物，具有环保优势。此外，等离子刻蚀机还具有高效率的特点，能够在短时间内完成大量的刻蚀工作，提高了生产效率。

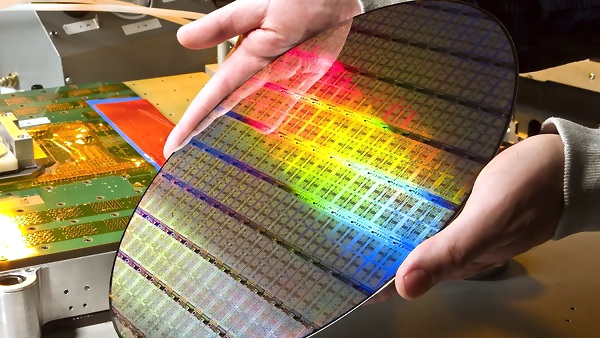

晶圆的制作是半导体芯片生产的基础，主要流程包括硅锭生长、切割芯片、漂洗清洗、热处理、感光、电离辅助蚀刻、逐层沉积、线刻和封装测试等步骤。其中，电离辅助蚀刻（即等离子刻蚀）是晶圆制作中的关键一环，用于将光刻胶上的电路图案转移到晶圆表面。

等离子刻蚀机对晶圆的刻蚀过程是一个复杂而精细的操作。首先，工件被送入被真空泵抽空的反应室中。然后，气体被导入并与等离子体进行交换。在电场的作用下，等离子体中的物质与晶圆表面发生反应，通过物理或化学的方式去除表面材料。最后，反应的挥发性副产物被真空泵抽走，从而完成刻蚀过程。

在进行等离子刻蚀之前，晶圆需要进行严格的清洗和准备，以确保表面纯净度和平整度。这通常包括溶剂清洗、超声清洗和离子束清洗等步骤。等离子刻蚀过程中需要使用特定的气体作为刻蚀介质，这些气体在使用前需要进行预处理，如过滤、干燥和去除杂质等，以确保其纯净度和稳定性。还需要根据晶圆的材料和刻蚀模式，调节刻蚀参数，包括刻蚀气体的流量、功率、压力、温度和刻蚀时间等。这些参数对刻蚀效果有着至关重要的影响，需要精确控制。调节好刻蚀参数后，启动等离子刻蚀机开始刻蚀。在刻蚀过程中，等离子体会与晶圆表面发生物理反应，从而去除表面材料并形成所需的电路图案。

在刻蚀过程中还需要不断监测和控制刻蚀状态，以确保刻蚀效果符合预期。常用的监测手段包括光学显微镜、激光干涉仪和表面轮廓仪等。根据监测得到的数据，可以实时调整刻蚀参数以获得更好的刻蚀效果。刻蚀完成后，再对晶圆进行后处理，包括清洗、去除残留物和表面处理等步骤，以确保晶圆表面的纯净度和质量。
